图七：#1机组6.3m平台项目管理者联盟
项目管理者联盟

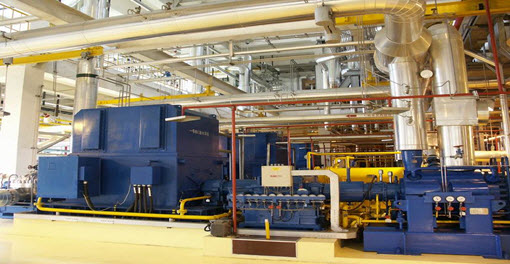

图八：#1机组电动给水泵项目管理者联盟
www.mypm.net

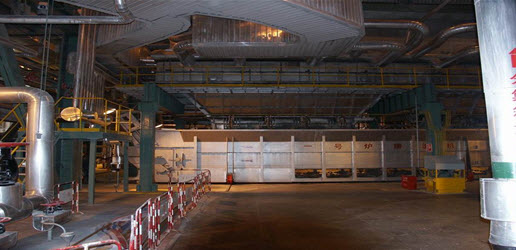

图九：#1锅炉0m项目管理者联盟
项目管理者联盟

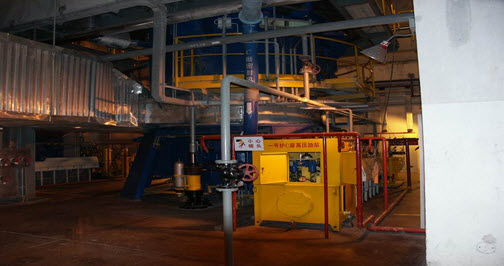

图十：#1锅炉中速磨项目管理者联盟
3、二期工程简介项目管理论坛
ZGE发电厂规划容量为4x300MW，目前已经投产运营的为2x330MW燃煤机组。项目管理者联盟
外部环境：项目管理者联盟
ZGE发电厂所处位置在××，北距××市130公里，西距××市180公里，南与××省相距100km左右，地处××煤炭基地，周围的电厂较多，如×ד西电东送”骨干工程××电厂(4x600MW)等。项目管理者联盟
ZGE发电厂的工业用水取自不到20km的黄河水，由当地的供水公司负责提供;燃煤来自距电厂南边约6km左右的××露天煤矿，由煤业公司负责运入煤场;启动电源及汽源均由老厂供应。pmp.mypm.net
升压站：项目管理者联盟
升压站为500KV电压等级，发电机—主变压器以发变组单元接线接入500KV系统。电气主接线为3/2断路器接线方式，开关采用500KV柱式SF6开关，500KV出线仅一回，至90km的××变电站，不单独设立电气网络控制室。转自项目管理者联盟
主要生产系统：项目管理者联盟
锅炉为北京巴布科克*威尔科克斯有限公司生产(B&WB1004/18.44—M型锅炉，铭牌见图十一)引进型(采用美国B&W公司技术的设备)亚临界参数，采用模块式设计。单汽包炉自然循环锅炉，圆型燃烧器前后墙对冲，锅炉尾部采用分烟道布置，烟道前布置水平式再热器，后部设水平式过热器和省煤器。主蒸汽采用减温水调温，再热蒸器采用减温水和烟气档板调温，锅炉尾部布置两台回转式空气预热器，锅炉运转层以上为紧身封闭岛式布置，全钢构架悬吊结构汽包炉，燃用当地洗中煤。采用中速磨直吹式制粉系统，5台中速磨+5台电子称重式给煤机。2x50%动叶可调式轴流送风机;2x50%静叶可调式轴流引风机;2x50%离心式一次风机。除灰系统采用水力除灰，灰渣混除。项目管理者联盟
发电机为北京重型电机厂生产的(T255-460发电机)冷却方式为水、氢、氢。在额定工况下，机端连续输出额定功率为330MW，发电机定子额定电压为24000伏。额定功率因数为0.85(迟相);额定转速为3000r/min，额定频率为50Hz。发电机的励磁型式采用NNNMO机端间接自并励无刷励磁系统( 与发电机成套供应)。club.mypm.net
项目管理者联盟

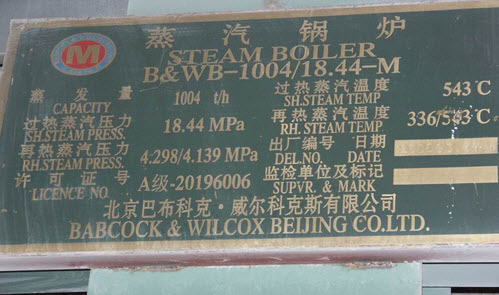

图十一：锅炉铭牌talent.mypm.net
主变为西变厂生产的SFP10—40000/500变压器;厂用变采用SCB9系列干式变;发变组保护为WFBZ—01X型微机保护;发电机同期装置为SID—2V微机型;6KV厂用系统快切装置的型号为MFC2000—2A微机型，同时在快切装置中采用UAC同期装置;直流系统采用威海文隆有限公司GFM—1200AH铅酸蓄电池(104只电瓶);UPS采用深圳威格赛公司生产的不间断电源装置;每台发电机配置一台500KW的柴油机。项目管理者联盟
汽轮机组采用北京重型电机厂生产的N330-17.75/540/540(采用ALSTOM技术)亚临界中间再热、单轴三缸双排汽、亚临界一次再热冷凝式汽轮机。抽汽级数：7 级(2高加+1除氧器 +4低加)，调速系统采用新华控制有限公司生产的DEH控制系统，油系统EH抗燃油。除氧器布置在12 m平台。本机采用电动给水泵：3×50%电动给水泵，2台运行，1台备用。 汽轮机组旁路系统采用高低压串联旁路(两级串联)70% B-MCR+低旁2×65%B-MCR，高压旁路装置布置在运转层(12 m)上，低压旁路装置布置在中间层(6.3m)汽机，两套水环真空泵组。这种机组启动方式采用中压缸启动。项目经理博客
燃料系统：采用双线缝隙卸煤沟，煤场内1台BQ1100/1100—30型斗轮机，上煤系统采用双路胶带机，配有两台碎煤机。项目管理者联盟
厂级监控系统SIS作为面向生产过程的信息系统，辅助车间采用集中控制方式，化、水、煤计算机系统和DCS系统(数据采集DAS、模拟量控制MCS、顺序控制SCS、锅炉炉膛安全监控FSSS、DEH系统、TSI系统、ETS系统、BPS旁路系统)与厂级信息系统联网，实现数据共享。运行人员在集控室通过CRT监控中心对各信息系统进行监控。项目管理者联盟

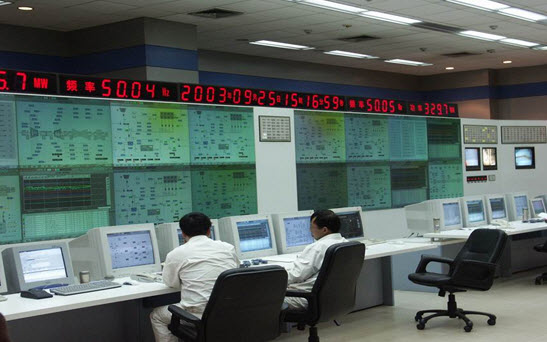

集控室(见图十二)每台机组配有6台CRT，同时立屏上有8块大屏幕显示，3台工业电视(一台现场设备监视，可切换、一台汽包水位监视、一台炉膛火焰监视、)。集控室空间比较小，有压抑感，但大屏幕显示配置值得借鉴。项目管理者联盟
项目管理者联盟
本文为项目管理者联盟联盟会员原创文章，授权发布，非经同意不得转载！
|
