为了使编制的网络图规范、正确并具有通用性，就必须遵循必要的绘图规则。根据我国有关标准、规程的规定，双代号网络图的编制应遵循以下基本规则。项目管理者联盟
基本规则项目管理者联盟
(1) 必须正确表达项目各工作之间的关系talent.mypm.net
要做到正确表达，首先在绘制网络图以前，应正确确定工作之间的关系;其次要正确绘制。项目管理者联盟
(2) 不允许出现循环回路项目管理者联盟
循环回路是指从某一个节点出发顺着箭线的方向又回到了该节点，如图所示。出现这种状况可能是关系分析错误，也可能是绘图错误，总之循环回路所表示的关系是错误的，在工作顺序上是相互矛盾的。项目管理者联盟
项目管理者联盟
(3) 在节点之间严禁出现带双向箭头或无箭头的连线
网络图是有向的，箭头所指的方向就是工作进展的方向。因此，一条箭线只能有一个箭头，不能出现方向矛盾的双向箭头和无方向的无箭头箭线，如图所示。项目管理者联盟
项目管理者联盟

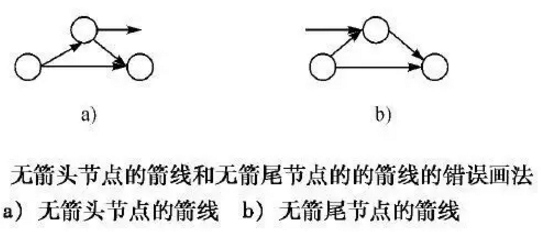

(4) 严禁出现无箭头节点或无箭尾节点的箭线service.mypm.net
无箭头的箭线不能表示其所代表的工作在何处完成;无箭尾节点的箭线不能表示其所代表的工作在何处开始，所以出现这种状况是错误的，如图所示。项目管理论坛
项目管理者联盟

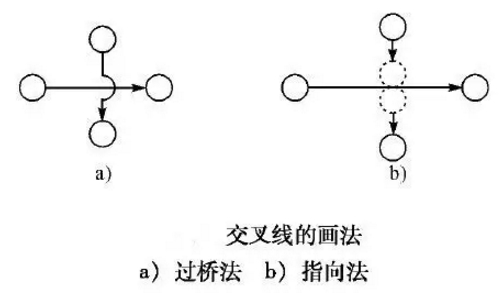

(5) 关于箭线交叉blog.mypm.net
在绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法(暗桥法)或指向法，如图所示。PgMp.mypm.net
项目管理者联盟
(6) 关于起始节点和终止节点转自项目管理者联盟
在双代号网络图中，起始节点应只有一个;在不考虑分期完成任务的网络图中，终止节点也只能有一个;其他所有节点均应是中间节点。项目管理者联盟
(7) 关于箭线的画法pmp.mypm.net
1)

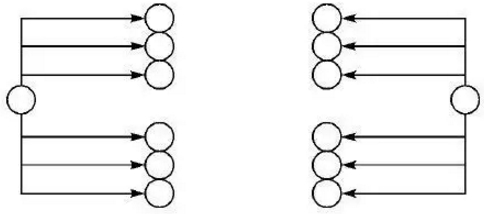

箭线形状。箭线可采用直线或折线画法，避免采用圆弧线。当网络图的某些节点有多条内向箭线或多条外向箭线时，在不违反“一项工作应只有唯一的一条箭线和相应的节点”规则的前提下，可使用母线法绘图，如图所示。service.mypm.net
项目管理者联盟
2)

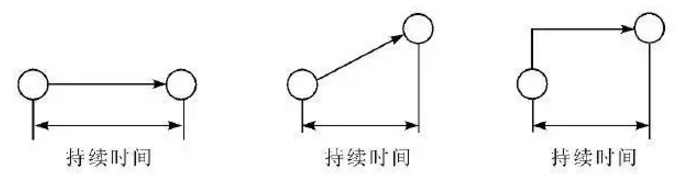

箭线长短。对于非时间坐标网络来说，箭线的长短与所表示工作的持续时间无关，应主要考虑网络图的图面布置;而对于时间坐标网络来说，箭线的长短必须与工作的持续时间相对应，如图所示。项目管理者联盟
项目管理者联盟
3)
箭线的方向。对于网络图来说，从左向右的方向标志着项目进展的方向，该方向可称为正向;反之，则为反向。所以，箭线的方向应符合项目进展的方向，即从左向右的趋势，避免出现反向箭线。项目管理者联盟
(8) 关于节点编号项目管理者联盟
|
