摘要：以2015年米兰世博会中国企业馆为主线，全面回顾了BIM技术在中国企业馆中的应用，分享了该项目的设计理念、设计难点，总结了该项目中的BIM应用亮点。2015年，“互联网+”写入李克强总理的政府工作报告，这意味着“互联网+”正式被纳入顶层设计，成为国家经济社会发展的重要战略，在这种时代背景下，很多传统行业都发生了翻天覆地的变化，建筑行业作为技术密集型的传统行业，自然要顺应潮流，寻求新的突破与发展。BIM(BuildingInformationModeling)概念，其核心就是建筑行业信息的创建与传递，这些信息是建筑行业并入“互联网+”的数据基础，是引领建筑行业微笑转型的引擎。本文以2015年米兰世博会中国企业馆为主线，全面回顾了BIM技术在中国企业馆中的应用，分享了该项目的设计理念、设计难点，总结了该项目中的BIM应用亮点;最后，笔者总结了目前BIM技术在建筑设计领域中的存在的一些问题。项目设计理念2015年意大利米兰世博会的主题为：“滋养地球，生命能源;为食品安全、食品保障和健康生活而携手”。中企馆在呼应世博会主题的同时，选择“中国种子”作为展馆主题意象，来反映中国企业的发展与成长(图1，2)。项目管理者联盟文章
项目经理博客
项目管理者联盟

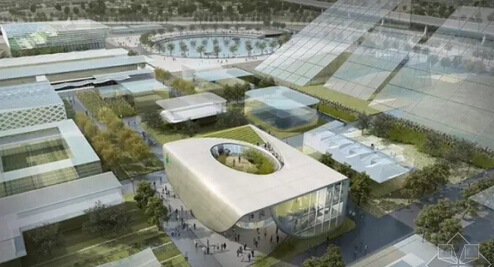

图1中国企业联合馆项目管理者联盟文章
blog.mypm.net
项目管理者联盟

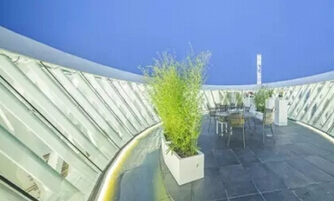

图2中国企业联合馆中意花园项目管理者联盟
建筑设计的灵感也来源于“种子”，并在多方面回应自然和生命的主题。建筑表皮卷裹的动势是对种子萌芽和生长过程的模拟;双重环形坡道则是对DNA分子结构的隐喻;建筑核心的垂直绿化直接将生机引入建筑内部。同时，建筑设计构建了“方圆”、“内外”、“虚实”、“刚柔”、“动静”等一系列空间形态的二元关系，与“道法自然”、“有无相生”的思想相通。从建筑的任何角度都可以看到内外空间的自然衔接，空气和光线完全可以进入建筑最深处。training.mypm.net
training.mypm.net
项目设计难点
非线性设计项目管理者联盟
training.mypm.net
为了营造出“道法自然”、“有无相生”的思想意境，从外部轮廓到环形中庭，均有大量的非线性设计元素。建筑轮廓为一方形体量，在当中嵌入树状柱筒、环形中庭及其内部的绿核，这些设计都不是常规的“横平竖直”，而是一些灵动的曲面，以保证观展流线在内外之间不断转换，并让游客在不知不觉中到达屋顶花园(图3-5)。项目管理者联盟
项目管理者联盟
项目经理圈子

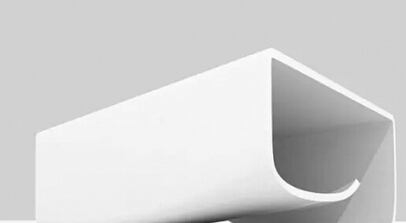

图3建筑外表皮项目管理者联盟
项目经理圈子
项目管理者联盟

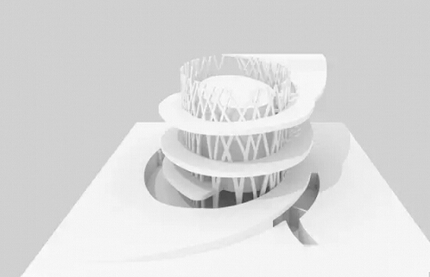

图4环形旋转坡道
talent.mypm.net
training.mypm.net

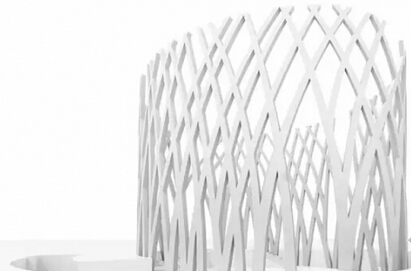

图5树状柱项目管理培训
建筑空间项目经理博客
紧张米兰世博会提供给每个展馆的用地相对较小，周边道路用地紧张。国家馆之外的所有展馆建筑高度严格控制在12m以内;而且主要室内空间要满足至少3m净高的舒适度要求。而企业馆是一个由多家企业联合集资建设的场馆，各企业都要求有尽量多的展示面积，以在世博会实现其宣传的目标。我们需在930m2的净用地面积中设计约2000m2的使用面积。在局促的空间里做足业主需要的面积，并满足内部的净空要求，这对建筑、结构以及设备工程师都是巨大的挑战(图6，7)。club.mypm.net
|
