树状柱设计项目管理者联盟
为了给中企馆的结构构件赋予美学含义，我们在建筑核心设置了树状柱，它们相互交叉支撑，整体形成一个椭圆形柱筒。结构师依照不规则造型布置钢结构折形柱，使树状柱成为建筑设计的亮点。绿核影厅由树状柱筒吊挂，可取消影厅下部立柱，-2m展厅的边界得以无碍地延伸到枝状柱，环形光井被纳入展厅空间。此外，树状柱还承担环形坡道的重量，是结构设计中的关键部位。在枝状柱的生产和安装方案中，柱筒整体被分成内、外两个展开面以及若干小的侧面来拼装，实现了很好的表面平整度。树状柱作为整个建筑内核的竖向受力构件，它的设计完全无法按照常规的设计思路进行，二维设计甚至连柱定位这一项工作都无法实现，因为柱之间是相互交错的。对于这种罕见的结构形式，BIM设计发挥出巨大的优势。首先，建筑师与结构师可以同时在REVIT中心文件中工作，建筑设计师给出建筑想要的柱的定位与形态，结构设计师直接根据建筑师的模型进行结构分析，最大程度的满足了建筑师的设计意图，保留了整体建筑的设计精髓;此外，因为树状柱的设计，树状柱区域的管线综合完全依赖于BIM模型，设备专业的工程师，在已经确定的树状柱模型之上进行布管工作，避免了后期的大量修改(图14,15)。
项目管理者联盟
项目管理者联盟

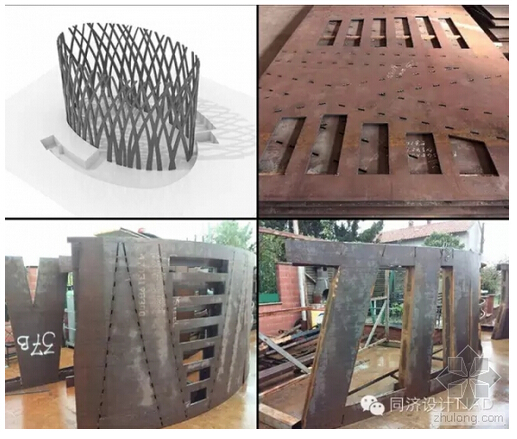

图14树状柱的BIM模型与现场施工项目管理者联盟
blog.mypm.net
项目管理者联盟

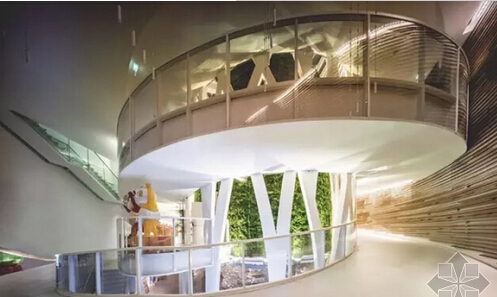

图15内部核心垂直绿化项目管理者联盟
管线综合出图项目管理者联盟
企业馆的总高度限制在12m以内，而且主要室内空间要满足至少3m净高的舒适度要求，再加之本项目对通风、照明的要求极高，因此如何在有限的空间内实现管线的最优排布，成了后期设计关注的重点。对此，结构工程师与设备工程师配合，直接在钢梁上开洞，这最大限度的发挥了设备工程师的自由度，同时也节省了专业之间相互协调的时间，所有的专业都是同时进行工作，一次性排定所有管线，然后结构工程师重新进行结构分析，对于受力不足的位置进行局部微调。当结构专业与设备专业设计完成之后，用BIM模型一次出钢梁开洞图与管线综合图，并将BIM开洞模型传递给施工单位，为施工单位下料、安装等提供可视化参考(图16)。转自项目管理者联盟
项目管理者联盟
项目管理培训

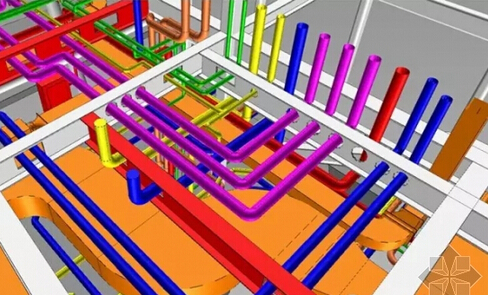

图16中企馆局部BIM管综模型项目管理者联盟
结语项目管理者联盟
BIM发展的路途可能是崎岖的，它需要建筑行业内各个参与方的全力支持，共同发力，但BIM发展的趋势已然不可逆转，业主、设计单位、施工单位、软件公司等都在自己的岗位上努力从传统思维向BIM思维转变，只有当我们所有人的努力联合在一起之后，我们才能看到BIM给整个建筑行业带来的深刻变化。让我们一起微笑着面对这场变革，我们也坚信这场变革最终会给我们一个微笑的结果。项目管理者联盟
