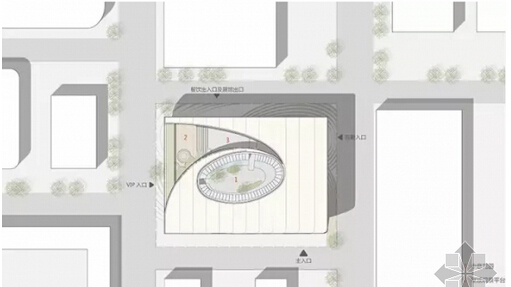

图6总平面图service.mypm.net
项目管理者联盟
项目管理者联盟

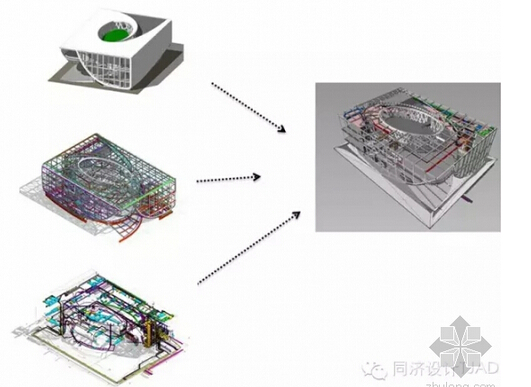

图7BIM设计模型club.mypm.net

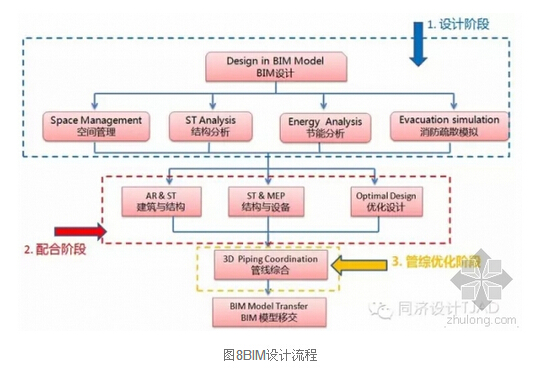

BIM设计流程基于以上两点，设计团队在方案初期就引入BIM技术，直接用三维来进行设计，各专业协同工作，有问题及时反馈，在最短的时间内，完成一个高品质的设计作品(图8，9)。项目管理者联盟
项目管理者联盟
项目管理者联盟
项目管理者联盟
pmp.mypm.net

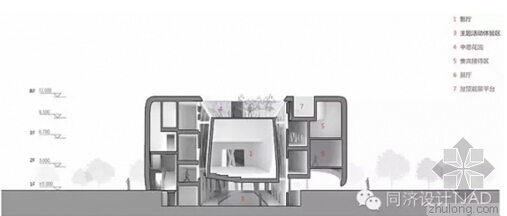

图9剖面图项目经理博客
项目管理者联盟
前期设计阶段，土建专业直接在BIM模型中协同工作，最先确定建筑的形体、边界、结构形式等大方向，找出各专业在该项目设计中可能遇到的瓶颈问题，并逐一解决，避免后期出现颠覆性的改动。确定之后，各专业继续深化模型，为下一步专业间配合作准备。中期各专业配合阶段，建筑与结构专业的BIM模型已逐步完善，力求达到施工图建模深度，建筑专业需要确认在现有的结构布置之下，建筑功能与空间能得到满足，此外，设备专业的主管线与大型设备也体现在BIM模型之中，对于现有的碰撞问题，设备专业与结构专业共同协商，得到最佳的解决方案，并对后期的工作重点进行总体安排。后期管综优化阶段，建筑与结构专业不断完善模型，并根据项目需要进行局部微调，设备专业全面介入，所有的支管与设备均反映在BIM模型中。结构专业根据前期的工作计划，在设备专业管线确定的基础上，直接在BIM模型中根据实际尺寸开预留孔洞，这项工作对日后的深化设计与施工安装具有极强的指导意义。BIM设计亮点>>立面桁架由于建筑体量较小，方案设计策略是简化外立面元素，用纯净的材料、简约的细部使建筑充满力量感。建筑入口处，外表皮向上掀起，划出一道与地面相切、直至屋面的大弧线造型(图10,11)。结构师选用适应建筑轮廓的立面桁架形式，高效地实现了力流的转化和落地，实现了“帘幕掀起”的效果。同时，采用大悬挑取消了立柱，模糊了建筑内外空间的边界，从而实现了建筑出入口的开敞效果(图12)。项目管理者联盟
转自项目管理者联盟
项目管理者联盟

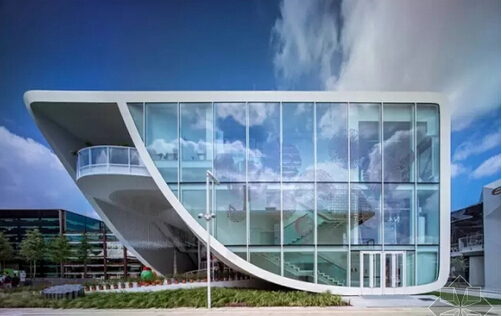

图10入口大悬挑结构项目经理圈子
 项目管理者联盟
training.mypm.net

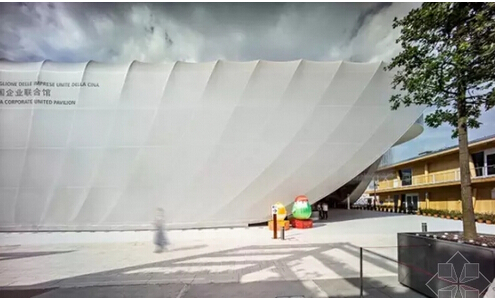

图11外表皮设计pmp.mypm.net
 项目管理者联盟
项目管理者联盟

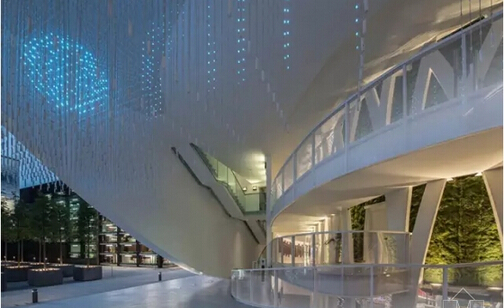

图12建筑内外中介空间项目管理者联盟

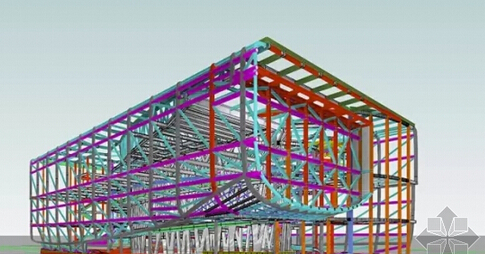

设计师均以BIM设计为依托，首先用犀牛搭建出建筑外轮廓，然后结构设计师用REVIT软件在建筑外轮廓中进行结构布置，并导入结构分析软件。这种设计方法，改变了传统设计中，依靠二维定位指导三维建模的“逆向”设计，直接利用BIM三维可视化的特点，让设计从抽象变得现实，空间关系一目了然，另一方面，由于BIM设计的思路是协同工作，通过建立REVIT中心文件，建筑的改动可以立即反映给结构，结构可以对该建筑造型的可实施性进行及时反馈，这大大提高了双专业配合的质量与效率。(图13)club.mypm.net
