五步求解PERT图

作者：田俊国提交人：项目管理者联盟[田俊国] 属性：提交人转载发布时间：2008/3/4 点击：27693 【收藏本文】

　　在以往的项目建设中，编制项目进度计划常常采用甘特图（或称横道图）来表示，甘特图简单明了、形象直观，但不适合用于大型和复杂信息工程项目的建设和监理工作。项目管理者联盟
项目管理者联盟
　　因为甘特图不反映各项工作之间的逻辑关系，因而难以确定某项工作推迟对完成工期的影响；当实际进度与计划有偏差时也难以调整。另外，甘特图虽然直观清晰，但只是计算的结果，而一项工作什么时候开始，什么时候结束，却是需要通过计算来实现，甘特图并没有给出好的算法。 talent.mypm.net
项目管理者联盟
　　网络计划技术可以有效解决这些问题。目前应用比较广泛的两种计划方法是关键路径法（Critical Path Method，简称CPM）和计划评审技术（Program Evaluation and Review Technique，简称PERT）。项目管理者联盟
项目管理者联盟
　　CPM和PERT是独立发展起来的计划方法。两者的主要区别在于：CPM是以经验数据为基础来确定各项工作的时间，而PERT则把各项工作的时间作为随机变量来处理。所以，前者往往被称为肯定型网络计划技术，而后者往往被称为非肯定型网络计划技术。前者是以缩短时间、提高投资效益为目的，而后者则能指出缩短时间、节约费用的关键所在。因此，将两者有机结合，可以获得更显著的效果。项目管理者联盟

　　信息工程项目建设过程中不可预见的因素较多，如新技术、需求变化、到货延迟，以及政策指令性影响等。因此，整体工程进度计划与控制大多采用非肯定型网络计划，即PERT网络模型。项目管理者联盟
项目管理者联盟
　　信息工程项目应用网络计划技术的步骤如下：①绘制网络图；②网络计划计算；③求关键路径；④计算完工期及其概率；⑤网络计划优化。 service.mypm.net
bbs.mypm.net
　　步骤1：绘制ERP项目网络图 项目管理者联盟
项目经理博客
　　本文主要以某公司（中小型企业）ERP项目建设为例，讲述网络计划技术在信息工程项目监理工作进度控制中的应用。 pmp.mypm.net
项目管理者联盟
　　（1）定义各项工作（作业） training.mypm.net
项目管理者联盟
　　恰当地确定各项工作范围，以使网络图复杂程度适中。项目管理者联盟文章
项目管理者联盟
　　（2）编制工作表项目管理者联盟
项目管理者联盟

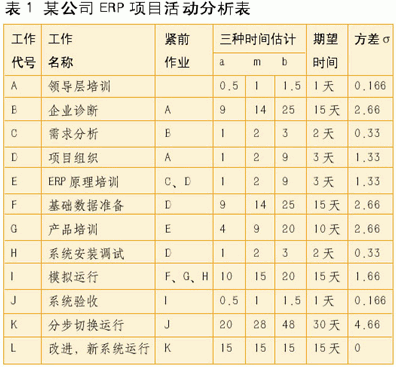

　　首先是根据实施厂商的实施方法和业主单位的实际情况，制定ERP项目工作清单（如表1所示），并确定各项工作的先行工作。在工作定义过程中，应考虑有关项目和项目目标的定义、说明以及历史资料。工作定义过程结束时，要提交的成果之一就是工作清单。工作清单必须包括本项目范围内的所有工作，应当对每项工作列出文字说明，保证项目成员准确、完整地理解该项工作。项目管理者联盟

talent.mypm.net
　　其次进行项目描述。项目的特性通常会影响到工作排序的确定，在工作排序的确定过程中更应明确项目的特性。项目管理者联盟
项目管理者联盟
　　再次，确定或估计各项工作时间。估算的方法在后面介绍。项目管理培训
项目管理者联盟
　　最后，表明各项工作之间的逻辑关系。着重考虑的内容如下： bbs.mypm.net
training.mypm.net
　　a. 强制性逻辑关系的确定。这是工作排序的基础。逻辑关系是工作之间所存在的内在关系，通常是不可调整的，一般主要依赖于技术方面的限制，因此确定起来较为明确，通常由技术人员同管理人员的交流就可完成。项目管理论坛
项目管理者联盟
　　b. 组织关系的确定。对于无逻辑关系的项目工作，由于其工作排序具有随意性，从而将直接影响到项目计划的总体水平。这种关系的确定,通常取决于项目管理人员的知识和经验，它的确定对于项目的成功实施是至关重要的。 club.mypm.net
项目管理者联盟
　　c. 外部制约关系的确定。项目工作和非项目工作之间通常会存在一定的影响，因此在项目工作计划的安排过程中,也需要考虑到外部工作对项目工作的一些制约及影响，这样才能充分把握项目的发展。 bbs.mypm.net
项目管理论坛
　　d. 实施过程中的限制和假设。为了制定良好的项目计划，必须考虑项目实施过程中可能受到的各种限制，同时还应考虑项目计划制定所依赖的假设和条件。 PgMp.mypm.net
项目管理者联盟
　　（3）根据工作清单和工作关系绘制网络图 club.mypm.net

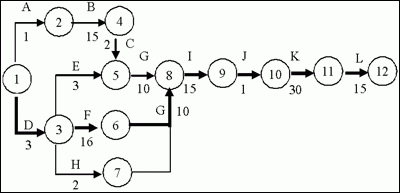

　　根据表1中各工作之间的逻辑关系，可绘制双代号网络图如图1所示项目管理者联盟文章

项目管理者联盟
www.mypm.net
　　步骤2：网络计划计算 club.mypm.net
pmp.mypm.net
　　（1）工作时间估计 blog.mypm.net
项目管理者联盟
　　工作延续时间的估计是项目计划制定的一项重要的基础工作，它直接关系到各事项、各工作网络时间的计算，和完成整个项目任务所需要的总时间。若工作时间估计的太短，则会在工作中造成被动紧张的局面；相反，就会使整个工程的工期延长。项目管理者联盟
项目管理者联盟
　　网络中所有工作的进度安排都是由工作的延续时间来推算的，因此，对延续时间的估计要做到客观正确。这就要求在对工作做出时间估计时，不应受到工作重要性及工程完成期限的影响，要把工作置于独立的正常状态下进行估计，要统盘考虑，不可顾此失彼。项目管理者联盟
